Pochodnie

Pochodnie biogazu to niezbędne urządzenia w procesie produkcji biogazu, które zapewniają bezpieczne i ekologiczne pozbycie się nadmiaru gazu i minimalizuje emisję gazów cieplarnianych do atmosfery. Pochodnie są niezbędne dla producentów biogazu, którzy chcą zapewnić bezpieczne i ekologiczne pozbycie się nadmiaru gazu w sytuacjach awaryjnych, gdy nie ma możliwości lub potrzeby wykorzystania gazu w inny sposób.

Standardowe wyposażenie pochodni biogazu

Podstawowe elementy armatury

  • ręczny zawór motylkowy z certyfikatem DVGW
  • automatyczny zawór elektryczny/pneumatyczny
  • przerywacz płomieni z certyfikatem ATEX
  • spust kondensatu przez ręczny zawór kulowy

Stal

  • komora spalania ze stali nierdzewnej
  • rama ze stali nierdzewnej
  • kotwienie ze stali nierdzewnej

Zapłon i kontrola płomienia

  • elektroda zapłonowa
  • monitorowanie płomienia za pomocą czujnika UV
  • palnik do wstępnego mieszania powietrze-gaz
  • wyłącznik bezpieczeństwa

Szafa sterownicza

  • zasilanie 230V/50Hz, IP66
  • sterownik PLC
  • komunikacja według wytycznych klienta

Na życzenie Klienta pochodnie mogą być wyposażone w dodatkowe akcesoria, takie jak: kontrola ciśnienia, pilot palnika, elektrycznie ogrzewana armatura lub monitorowanie temperatur i inne.



Pochodnie biogazu - karta katalogowa

Typoszereg



Model

Wysokość mm

Średnica komory mm

Przepływ
Nm3/h

Waga kg

Standardowe połączenie

DN

CES 50

3848

406

20-80

150

40

CES 100

4108

506

80-150

180

50

CES 200

4348

606

150-250

220

65

CES 300

4848

711

250-350

280

80

CES 400

5348

813

350-430

320

100

CES 500

5598

813

430-550

390

100

CES 750

6848

955

550-850

650

125

CES 1000

10348

1273

850-1100

950

150

     Modele wielopalnikowe

CES 1500

7048

1430

Max. 1500

1000

150

CES 1800

8048

1590

Max. 1800

1600

200

CES 3200

9148

1910

Max. 3200

2500

250

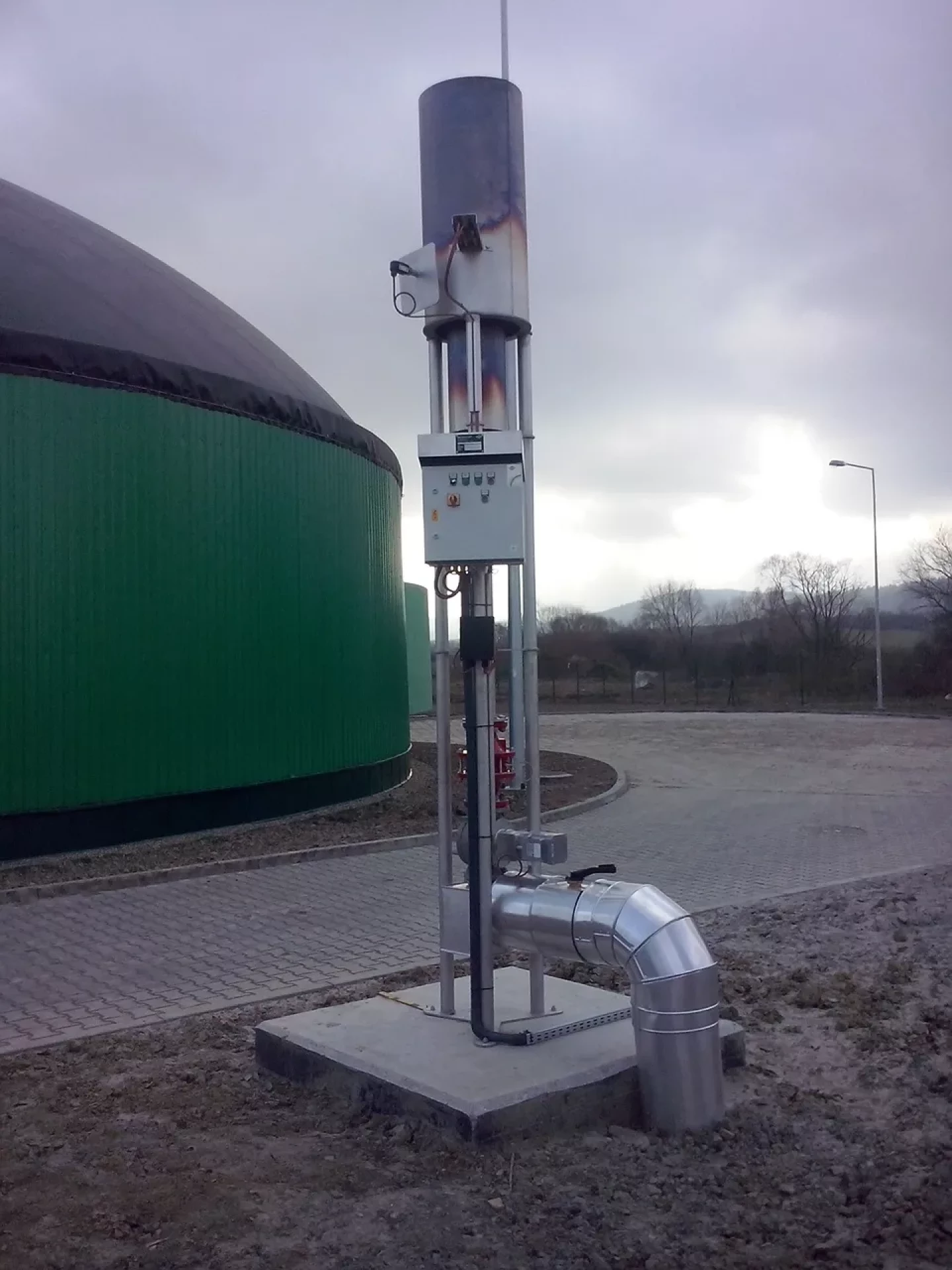

Pochodnie z otwartą komorą spalania

są dostępne są w wersji niezautomatyzowanej oraz zautomatyzowanej.



Główne cechy

  • Przeznaczona do instalacji o mniejszej godzinowej wydajności biogazu
  • Prosta instalacja
  • Sterowanie ręczne i zapłon (12 V, 24 V lub 230 V)
  • W całości wykonany ze stali nierdzewnej
  • Zawór ręczny z certyfikatem DVGW
  • Zabezpieczenie przed cofnięciem z certyfikatem ATEX
  • Wersja automatyczna
  • Dmuchawa opcjonalnie

Model

Wlot gazu
DN

Przepływ gazu
Nm3/h

CES 15-350 Manual/Auto

15

0,9-14

CES 20-350 Manual/Auto

20

1,9-25

CES 32-350 Manual/Auto

32

2,9-67

CES 40-350 Manual/Auto

40

3,7-94

CES 50-450 Manual/Auto

50

4,6-157

CES 65-450 Manual/Auto

65

5,5-222

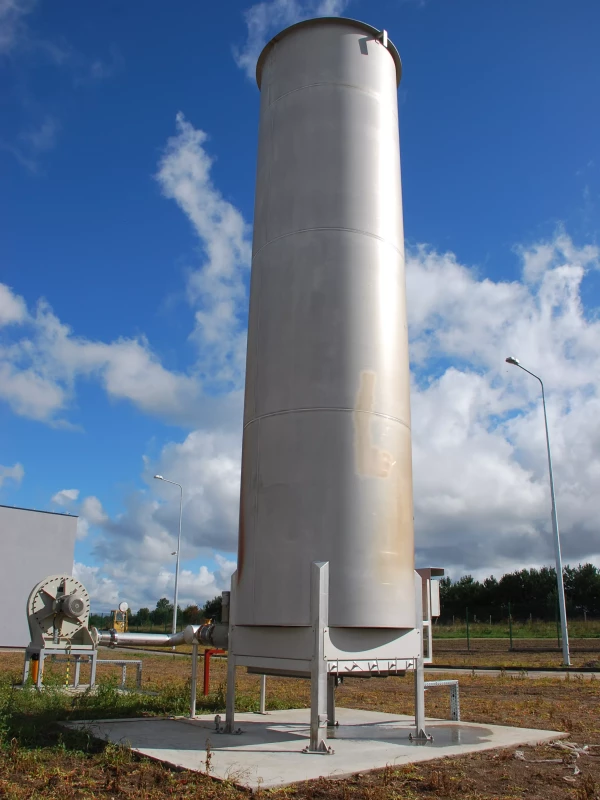

Pochodnia wysokotemperaturowa

Pochodnia wysokotemperaturowa biogazu to urządzenie do utylizacji biogazu w wysokiej temperaturze >1000° C i czasem retencji płomienia co najmniej 0,3 sek. Palnik jest elementem, który zapewnia dostarczenie paliwa do komory spalania, gdzie następuje spalanie gazu.

Komora spalania jest wyposażona w izolację termiczną, która zapobiega utracie ciepła i zwiększa temperaturę spalania gazu. System kontroli procesu spalania odpowiada za utrzymanie stałej temperatury w komorze spalania oraz za monitorowanie i regulację procesu spalania.

Jest to jedno z najczystszych i najskuteczniejszych rozwiązań na uniknięcie emisji gazów cieplarnianych do atmosfery.



Pochodnie syngazu

Nasza oferta pochodni skierowana jest nie tylko do użytkowników biogazu, ale także do przedsiębiorstw i instytucji, które potrzebują skutecznego i ekologicznego sposobu utylizacji różnych gazów przemysłowych.

Zapewniamy rozwiązania dostosowane do indywidualnych potrzeb naszych klientów, pozwalające na efektywną i bezpieczną utylizację gazów, w tym gazu ziemnego, koksowniczego czy gazów z procesów chemicznych.

Nasze pochodnie cechują się wysoką wydajnością i niezawodnością, co pozwala na osiągnięcie optymalnych efektów przy minimalnym wpływie na środowisko.

Zapytaj o produkt
